工業超高清檢測效果圖

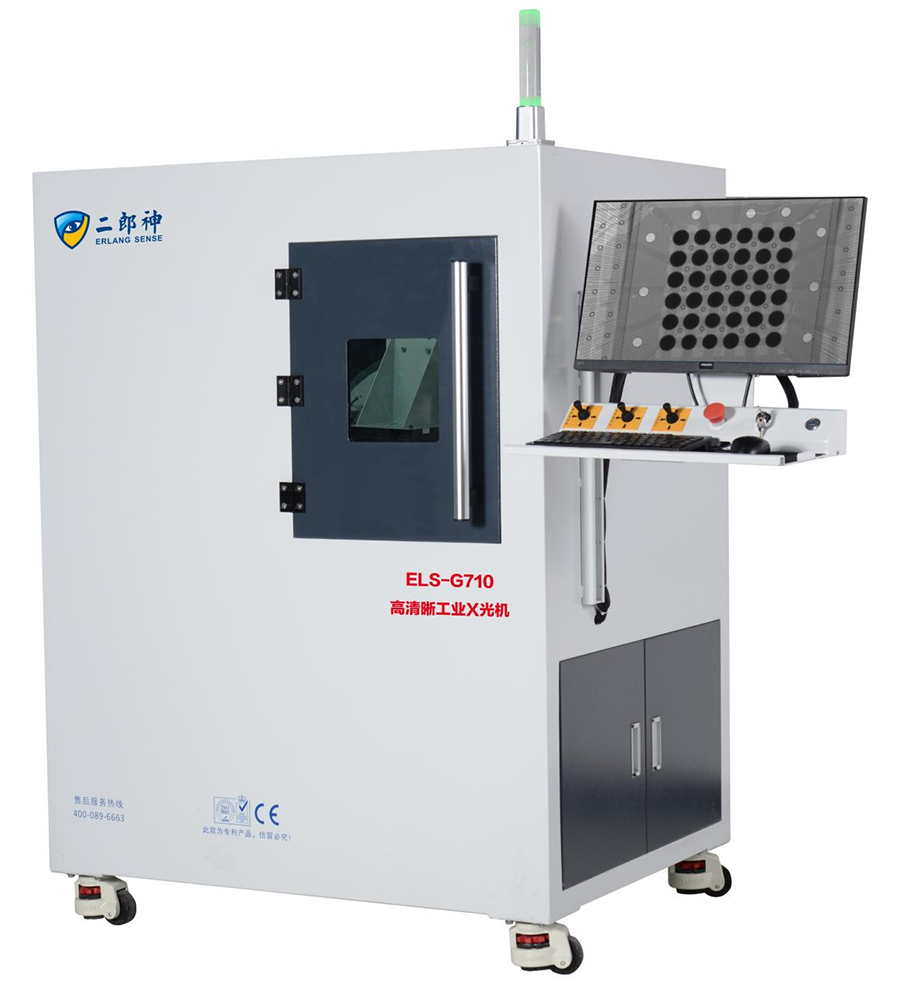

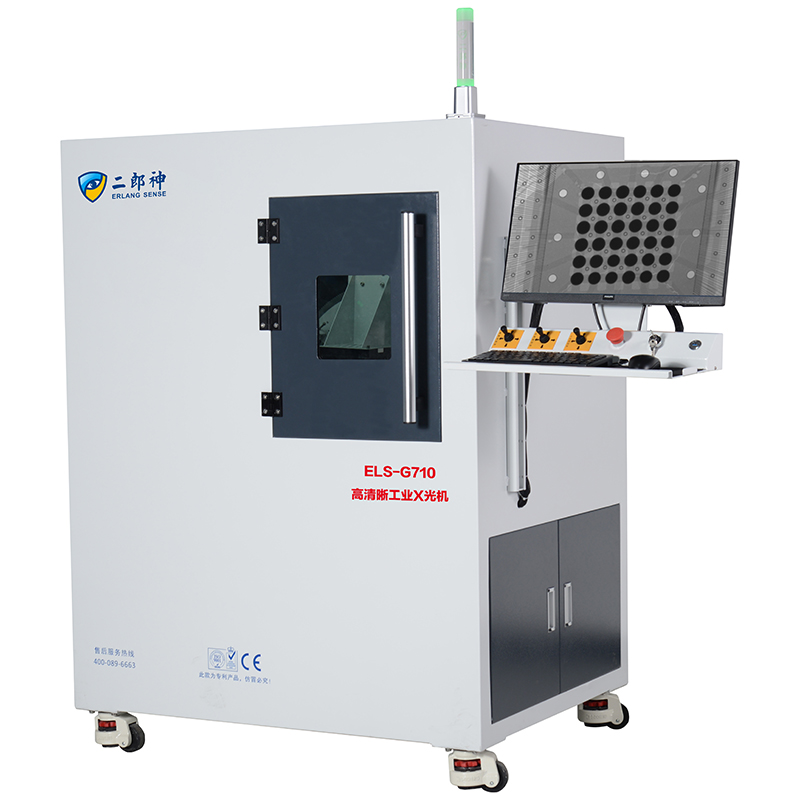

ELS-G710

全國咨詢熱線：

135-0980-1025

立即咨詢

產品詳情

ELS-G710技術參數

X射線源	光管品牌	日本濱松Hamamatsu
	光管類型	反射密封型微焦點射線源
	光管電壓	0-130kV
	光管電流	10-300uA
	微焦點尺寸	5-15μm
	X射線束角（錐形）	80 degree
平板探測器	探測器類型	TFT工業動態平板探測器
	視場范圍	65mm×65mm / 130mm×130mm
	AD轉換位數	16bits
	像素矩陣	768×768 / 1536x1536
	分辨率	5.8Lp/mm
	圖像幀率（1×1）	20-40fps
載物臺	平臺尺寸	500mm*500mm
載物臺	最大負荷	5kg
多軸移動	X射線源	上下移動
	平板探測器	上下移動、最大60°傾斜
	載物臺	前后、左右移動
設備規格	內層鉛板	5毫米加厚鉛版（隔離輻射）
設備規格	設備凈重	約1200kg
其他參數	計算機	24寸寬屏液晶顯示器/I5處理器/4G內存/500G硬盤
	電源	220V 10A/110V 15A 50-60Hz
	溫度和濕度	22±3℃ 50%RH±10%RH
	整機功率	1500W
安全保障	輻射泄露量	采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準
	鉛玻璃觀察窗	透明鉛玻璃，隔離輻射以觀察被測物體。
	安全互鎖	設備的開門位置采用高靈敏度連鎖開關，門一旦開啟，X光管即立刻自動斷電
	急停按鈕	位于操作位旁，按下立刻斷電。
	可視窗口	具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況
	X光管保護	關閉X光后，才可以離開軟件進行其他操作。
功能模塊	操作方式	鍵盤+鼠標完成所有操作。
	X光管控制	鼠標點擊按鈕可開啟或關閉X光，旁邊顯示實時管電壓和管電流值，用戶可點擊上下按鈕，或拖動滑動條，或手動輸入調節。
	圖像效果調節	可自由調節圖像的亮度、對比度和增益，達到滿意的效果。
	檢測結果	按次序顯示每次的測量結果（氣泡比率、距離、面積等用戶設置的測量項）。
	速度控制	各軸移動速度可調整為慢速、常速和快速。
氣泡率測量	自動計算	可選手動/自動測量、單球/多球測量模式。自動計算所選區域內的每個BGA氣泡比例?？稍O(shè)定界限值，自動判斷空洞率，和最大空洞率
	調整參數	用戶可調整灰階閥值，像素、對比度、大小過濾等參數，以得到自動計算的準確結果。
	手動添加或刪減氣泡	用戶可畫多邊形或自由圖形，作為氣泡計算到氣泡率內。右鍵對不是氣泡的圖像單擊，可取消氣泡
	儲存參數	用戶可儲存當前測量氣泡的灰階閥值，像素、對比度、大小過濾等參數，下次檢測同樣產品可以直接調用，提高檢測效率。
尺寸測算	灌錫孔比例測算	多用于測量電路板通孔過錫率，比測量距離多設置一個D點，以D點到基準線的垂直距離，除以C點的垂直距離，得出D占C的垂直距離的百分比率
	距離	按需點擊A、B兩點設置為基準線，再點擊C點，測量C點到基準線的垂直距離
	弧度	多用于LED綁定線弧度或彎曲度測算
	角度	按需點擊A、B兩點設置為基準線，再點擊C點，測量BA和BC射線之間的夾角角度。
	圓形	多用于測量錫球等圓形元器件，點擊三個點確定一個圓形，測量出周長、面積和半徑。
	方形	多用于測量方形元器件，點擊兩個點確定一個方形，測量出長、寬和面積。
自動檢測	CNC檢測	對于有排列規律的檢測點，用戶只需要設置其中兩個檢測點和行列數量，軟件將自動拍攝每個檢測點并保存圖片
	自動識別	對于有明顯特征的檢測點，軟件可自動識別具體位置，進行測量，并保存圖片
	激光定位	紅點激光定位裝置，雙重輔助，易于導航
